Pompe à Chaleur Air-Eau : 7 Étapes Clés pour Bien l’Installer

Vous envisagez d'installer une pompe à chaleur air-eau pour réduire vos factures d'énergie ? C'est un excellent choix ! Cette solution de chauffage écologique permet de réaliser jusqu'à 60% d'économies sur votre consommation énergétique. Aujourd'hui, nous allons vous accompagner pas à pas dans ce guide installation pompe chaleur air-eau pour vous aider à réussir cette transition énergétique. Une installation bien pensée est la clé d'un système performant et durable, capable de vous assurer un confort optimal tout au long de l'année.

Pour garantir le succès de votre projet, nous avons identifié 7 étapes essentielles qui vous guideront de l'évaluation initiale jusqu'à la mise en service. Chaque phase a été méticuleusement détaillée pour vous permettre de comprendre les enjeux techniques et de prendre les bonnes décisions. Que vous soyez accompagnée par un professionnel ou simplement curieuse de comprendre le processus, vous trouverez ici toutes les informations nécessaires pour faire les bons choix et optimiser les performances de votre future installation.

Comment évaluer les besoins énergétiques de votre maison

L'installation d'une pompe à chaleur air-eau commence par une évaluation précise de vos besoins en chauffage. Pour obtenir un système performant et économique, il est crucial d'analyser votre consommation chauffage actuelle. Cette étape permet d'éviter le surdimensionnement, source de surconsommation, ou le sous-dimensionnement qui ne répondrait pas à vos besoins. D'abord, examinez vos factures énergétiques des dernières années pour établir une moyenne de consommation. Ensuite, prenez en compte les éventuels travaux d'isolation réalisés qui pourraient modifier ces besoins.

Les facteurs déterminants pour le dimensionnement

Le dimensionnement pompe chaleur dépend de plusieurs critères essentiels qu'il faut analyser avec attention. Un professionnel qualifié prendra en compte les éléments suivants pour déterminer la puissance adaptée à votre habitation :• La zone géographique et le climat local• L'isolation thermique du bâtiment• Le nombre et le type d'ouvertures• L'orientation de la maison• La hauteur sous plafond• Le mode de vie des occupants

Calcul précis de la puissance nécessaire selon la surface

Une fois les facteurs principaux identifiés, le calcul de la puissance nécessaire s'effectue selon des règles précises. Pour une maison bien isolée, on compte généralement entre 50 et 70 watts par mètre carré. Néanmoins, ce ratio peut varier selon la performance énergétique du bâtiment. Par exemple, une maison de 100m² nécessitera une puissance comprise entre 5 et 7 kW dans des conditions standards. Cette estimation doit être affinée par un diagnostic thermique complet pour garantir une installation optimale.

Le choix stratégique de l’emplacement extérieur

Le succès de votre installation repose grandement sur un emplacement pompe chaleur extérieur judicieusement choisi. Cette décision influence directement les performances et la longévité de votre équipement. Pour garantir un fonctionnement optimal, il est primordial de considérer l'orientation de votre maison et l'exposition au vent. L'unité extérieure doit être installée dans un endroit facilement accessible pour la maintenance, tout en restant discrète pour préserver l'esthétique de votre habitat. Par ailleurs, pensez à vérifier les règles d'urbanisme de votre commune, car certaines restrictions peuvent s'appliquer concernant l'installation d'équipements en façade.

Les critères techniques pour positionner l'unité externe

Le positionnement groupe extérieur pompe chaleur nécessite une attention particulière aux aspects techniques suivants :• Protection contre les intempéries et le gel• Accessibilité pour l'entretien régulier• Proximité avec le module intérieur• Surface stable et parfaitement horizontale• Absence d'obstacles pour la circulation d'air• Distance minimale avec les zones de reposCes éléments sont déterminants pour garantir l'efficacité énergétique de votre installation et réduire les nuisances sonores potentielles. L'unité doit également être surélevée pour faciliter l'évacuation des condensats et protéger l'appareil des accumulations d'eau ou de neige.

Distance optimale entre les murs et obstacles environnants

La performance de votre pompe à chaleur dépend grandement du respect des distances minimales avec les éléments environnants. Un espacement d'au moins 30 cm avec les murs est nécessaire pour permettre une circulation d'air optimale. De plus, veillez à maintenir un dégagement d'environ 2 mètres au-dessus de l'unité pour éviter tout obstacle pouvant perturber l'extraction d'air. Ainsi, évitez les installations sous les arbres ou à proximité immédiate des haies dont la croissance pourrait compromettre le bon fonctionnement du système. Ces précautions garantiront une efficacité maximale et une durée de vie prolongée de votre équipement.

L’installation du module hydraulique intérieur

L'étape cruciale de votre projet consiste à installer correctement le module hydraulique de votre pompe à chaleur. Cette installation module hydraulique pac nécessite une attention particulière car elle représente le cœur du système de chauffage. Pour garantir une efficacité optimale, le module doit être placé dans un endroit sec, à l'abri du gel, idéalement dans un local technique ou une buanderie. La fixation au mur doit être solide et parfaitement de niveau pour éviter toute vibration indésirable. Il est également essentiel de prévoir un espace suffisant autour de l'unité pour faciliter la maintenance future.

Les points essentiels du raccordement au circuit de chauffage

Un guide installation circuit chauffage bien structuré est indispensable pour réussir cette phase délicate. Voici les éléments clés à prendre en compte lors du raccordement :• Installation d'un filtre à boues pour protéger le système• Mise en place d'un vase d'expansion adapté• Montage des vannes d'isolement pour la maintenance• Pose d'un disconnecteur hydraulique• Installation d'un pot de décantationLa qualité des raccordements hydrauliques déterminera directement les performances de votre installation et sa durée de vie.

Vérification des connexions et tests d'étanchéité

Une fois l'ensemble des raccordements effectués, la phase de vérification s'avère déterminante. Il faut procéder à un test de mise sous pression pour détecter d'éventuelles fuites. La pression d'essai doit être maintenue pendant au moins 24 heures pour s'assurer de la parfaite étanchéité du circuit. Durant cette période, il est conseillé de vérifier chaque raccord et connexion avec un produit moussant spécifique. Parallèlement, le contrôle de la qualité de l'eau du circuit est primordial : le pH doit être vérifié et ajusté si nécessaire, tandis que la présence d'impuretés doit être éliminée grâce à un rinçage minutieux du réseau.

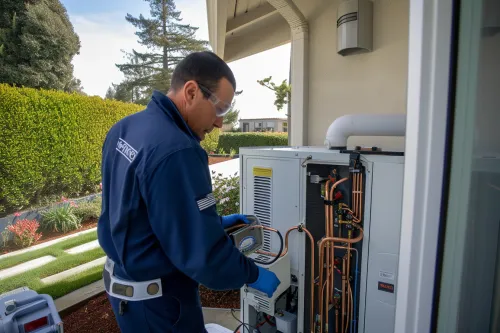

Le raccordement frigorifique entre unités

L'étape du raccordement pompe chaleur R32 représente un moment crucial dans l'installation de votre pompe à chaleur air-eau. Cette phase nécessite une attention particulière car elle assure la circulation du fluide frigorigène entre l'unité extérieure et le module intérieur. Pour garantir une efficacité optimale, les conduites doivent être parfaitement isolées et dimensionnées selon les spécifications du fabricant. Cette étape demande également une vérification minutieuse des distances maximales autorisées entre les unités pour éviter toute perte de performance.

Les techniques de liaison des conduites de fluide

La réalisation d'une brasure cuivre de qualité est indispensable pour assurer l'étanchéité parfaite du circuit frigorifique. Cette opération délicate nécessite l'utilisation d'outils spécifiques et le respect de plusieurs étapes fondamentales :• Nettoyage minutieux des surfaces à braser• Utilisation d'un chalumeau adapté aux conduites en cuivre• Application du décapant pour faciliter l'adhérence• Maintien d'une température constante pendant la brasure• Refroidissement progressif des joints

Contrôle de la qualité des brasures et mise sous pression

Une fois les raccordements effectués, la vérification de l'étanchéité devient primordiale pour prévenir toute fuite potentielle. Cette phase de contrôle s'effectue en plusieurs temps, débutant par une mise sous pression à l'azote sec pour détecter d'éventuelles micro-fuites. Par la suite, un test de maintien de pression pendant 24 heures permet de confirmer la qualité des raccordements. Finalement, la mise sous vide du circuit élimine l'humidité résiduelle avant l'injection du fluide frigorigène, garantissant ainsi la longévité et l'efficacité de votre installation.

La configuration du système électrique

L'installation électrique d'une pompe à chaleur air-eau nécessite une attention particulière. Le schéma raccordement tableau électrique doit être rigoureusement respecté pour garantir un fonctionnement optimal et sécurisé. Il est essentiel de prévoir une alimentation dédiée depuis le tableau principal, avec un disjoncteur différentiel adapté à la puissance de votre équipement. D'ailleurs, cette étape requiert souvent l'intervention d'un électricien qualifié qui saura dimensionner correctement les protections et la section des câbles nécessaires.

Les normes de sécurité pour le câblage

La sécurité électrique est primordiale lors de l'installation d'une pompe à chaleur. La norme câblage électrique NF-C15100 définit les règles essentielles à respecter. Pour une installation conforme et sécurisée, plusieurs éléments doivent être vérifiés :• La mise à la terre conforme aux standards• L'utilisation de câbles adaptés à l'environnement extérieur• La protection contre les surtensions• L'installation d'un dispositif différentiel haute sensibilité• Le respect des distances de sécurité avec les points d'eau

Paramétrage du thermostat et des sondes de température

Une fois le câblage réalisé, le paramétrage des différents composants électroniques demande une attention particulière. Les sondes de température doivent être positionnées stratégiquement dans votre habitation pour assurer une régulation précise. Le thermostat, véritable cerveau du système, nécessite un réglage minutieux pour optimiser le confort thermique tout en minimisant la consommation énergétique. Il est recommandé de programmer des plages horaires adaptées à votre rythme de vie et d'ajuster les températures de consigne selon vos besoins spécifiques.

La mise en service et les réglages initiaux

La configuration initiale pompe chaleur représente une étape cruciale pour garantir un fonctionnement optimal de votre installation. Cette phase nécessite une attention particulière et une méthodologie rigoureuse. D'abord, il est essentiel de vérifier que tous les raccordements ont été correctement effectués avant la première mise sous tension. Par ailleurs, le contrôle des différents paramètres de sécurité, comme la pression du circuit hydraulique et la tension d'alimentation, doit être minutieusement réalisé. Cette étape permet donc d'éviter tout dysfonctionnement ultérieur qui pourrait endommager votre équipement.

Les étapes de démarrage du système complet

La procédure démarrage initial système suit un protocole précis qui garantit la sécurité et l'efficacité de votre installation. Voici les points essentiels à respecter :• Purge complète du circuit hydraulique• Vérification des vannes d'isolement• Contrôle des connexions électriques• Test des organes de sécurité• Mise sous tension progressiveCette séquence méthodique permet d'assurer un démarrage en douceur et sans surprise de votre pompe à chaleur.

Optimisation des performances selon les saisons

L'ajustement saisonnier de votre pompe à chaleur nécessite une attention particulière pour maintenir des performances optimales tout au long de l'année. Durant l'hiver, il est recommandé de programmer une température de consigne stable et d'éviter les variations brutales qui solliciteraient excessivement le système. Pour la période estivale, le réglage de la loi d'eau doit être adapté pour garantir un confort optimal tout en minimisant la consommation énergétique. Finalement, la programmation hebdomadaire permet d'anticiper vos besoins et d'optimiser le fonctionnement de votre installation selon votre rythme de vie.
